管形裸端头（EN系列）

Share |

NON-INSULATED  CORD END TERMINALS (EN SERIES)

Material
Terminal Body:Copper
Plating:Tin

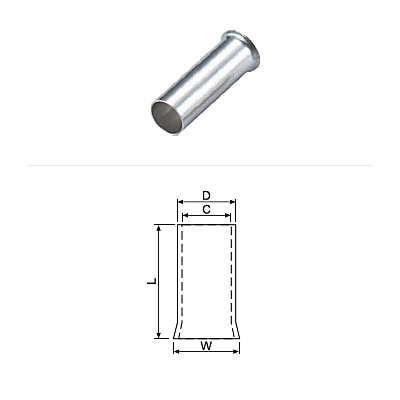

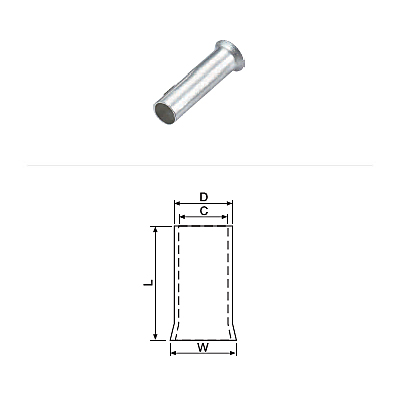

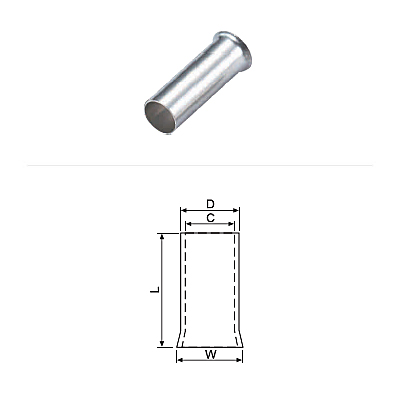

技术参数：1234
WIRE
RANGE		 ITEM NO. DIMENSION mm(inch) Q’ TY
BOX
mm2
(A.W.G)		 L D C W
0.25
(26)		 EN 0206 6.0 (.236) 1.1 (.043) 0.8 (.031) 1.5 (.059) 10000
EN 0207 7.0 (0.76)
EN 0208 8.0 (.315)
0.34
(24)		 EN 0306 6.0 (.236) 1.1 (.043) 0.8 (.031) 1.5 (.059) 10000
EN 0308 8.0 (.315)
0.5
(22)		 EN 0505
 5.0 (.197) 1.3 (.051) 1.0 (0.39) 1.7 (.067) 10000
EN 0506 6.0 (.236)
EN 0508 8.0 (.315)
EN 0510 10.0 (.394)
EN 0512 12.0 (.472)
0.75
(20)		 EN 7506 6.0 (.236) 1.5 (.059) 1.2 (.047) 1.9(.075) 10000
EN 7508 8.0 (.315)
EN 7510 10.0 (.394)
EN 7512 12.0 (.472)
EN 7515 15.0 (.591)
EN 7520 20.0 (.787)
1.0
(18)		 EN 1006 6.0 (.236) 1.7 (.067) 1.4 (.055) 2.2 (.087) 10000
EN 1008 8.0 (.315)
EN 1010 10.0 (.394)
EN 1012 12.0 (.472)
EN 1015 15.0 (.591)
EN 1018 18.0 (.709)
EN 1020 20.0 (.787)
1.5
(16)		 EN 1507 7.0 (.276) 2.0 (.079) 1.7 (.067) 2.5 (0.98) 10000
EN 1508 8.0 (.315)
EN 1510 10.0 (.394)
EN 1512 12.0 (.472)
EN 1515 15.0 (.591)
EN 1518 18.0 (.709)
EN 1520 20.0 (.787)
2.5(14) EN 2506 6.0 (.236) 2.6 (.102) 2.3 (0.91) 3.3 (.130) 10000
WIRE
RANGE		 ITEM NO. DIMENSION mm(inch) Q’ TY
BOX
mm2
(A.W.G)		 L D C W
2.5
(14)		 EN 2507 7.0 (.276) 2.6 (.102) 2.3 (0.91) 3.3 (.130) 10000
EN 2508 8.0 (.315)
EN 2510 10.0 (.394)
EN 2512 12.0 (.472)
EN 2515 15.0 (.591)
EN 2518 18.0 (.709)
EN 2520 20.0 (.787)
EN 2525 25.0 (.984)
4
(12)		 EN 4009 9.0 (.354) 3.2 (.126) 2.8 (.110) 3.9 (.154) 10000
EN 4010 10.0 (.394)
EN 4012 12.0 (.472)
EN 4015 15.0 (.591)
EN 4018 18.0 (.709)
EN 4020 20.0 (.787)
6
(10)		 EN 6006 6.0 (.236) 3.9 (.154) 3.5 (.138) 4.7 (.185) 5000
EN 6010 10.0 (.394)
EN 6012 12.0 (.472)
EN 6015 15.0 (.591)
EN 6018 18.0 (.709)
EN 6020 20.0 (.787)

10
(8)

 EN 10-12 12.0 (.472) 4.9 (.193) 4.5 (.177) 5.8 (.228) 2500
EN 10-15 15.0 (.591)
EN 10-16 16.0 (.630)
EN 10-18 18.0 (.709)
EN 10-20 20.0 (.787)
EN 10-25 25.0 (.984)
16
(6)		 EN 16-12 12.0 (.472) 6.2 (.244) 5.8 (.228) 7.2 (.283) 2000
EN 16-15 15.0 (.591)
EN 16-16 16.0 (.630)
EN 16-18 18.0 (.709)
EN 16-20 20.0 (.787)
WIRE
RANGE		 ITEM NO. DIMENSION mm(inch) Q’ TY
BOX
mm2
(A.W.G)		 L D C W
16
(6)		 EN 16-22 22.0 (.866) 6.2 (.244) 5.8 (.228) 7.2 (.283) 1000
EN 16-25 25.0 (.984)
EN 16-30 30.0 (1.181)
EN 16-32 32.0 (1.260)
25
(4)		 EN 25-12 12.0 (.472) 7.9 (.311) 7.5 (.295) 9.1 (.358) 500
EN 25-15 15.0 (.591)
EN 25-16 16.0 (.630)
EN 25-18 18.0 (.709)
EN 25-20 20.0 (.787)
EN 25-22 22.0 (.866)
EN 25-25 25.0 (.984)
EN 25-30 30.0 (1.181)
EN 25-32 32.0 (1.260)
35
(2)		 EN 35-12 12.0 (.472) 8.7 (.343) 8.3 (.327) 10.2 (.402) 500
EN 35-15 15.0 (.591)
EN 35-16 16.0 (.630)
EN 35-18 18.0 (.709)
EN 35-20 20.0 (.787)
EN 35-25 25.0 (.984)
EN 35-30 30.0 (1.181)
EN 35-32 32.0 (1.260)
50
(1/0)		 EN 50-12 12.0 (.472) 10.9 (.429) 10.3 (.406) 12.7 (.500) 500
EN 50-18 18.0 (.709)
EN 50-22 22.0 (.866)
EN 50-25 25.0 (.984)
EN 50-30 30.0 (1.181)
EN 50-32 32.0 (1.260)




WIRE
RANGE		 ITEM NO. DIMENSION mm(inch) Q’ TY
BOX
mm2
(A.W.G)		 L D C W
70
(2/0)		 EN 70-22 22.0 (.866) 14.3 (.563) 13.5 (.531) 15.8 (.622) 200
EN 70-25 25.0 (.984)
EN 70-30 30.0 (1.181)
EN 70-32 32.0 (1.260)
95
(3/0)		 EN 90-25 25.0 (.984) 15.6 (.614) 14.8 (.583) 17.3 (.681) 100
EN 90-30 30.0 (1.181)
EN 95-32 32.0 (1.260)
EN 95-34 34.0 (1.339)
120
(4/0)		 EN 120-30 30.0 (1.181) 17.7 (.697) 16.7 (.657) 20.2 (.795) 100
EN 120-32 32.0 (1.260)
EN 120-34 34.0 (1.339)
EN 120-38 38.0 (1.496)
EN 120-40 40.0 (1.575)

150
(250/300MCM)

 EN 150-32 32.0 (1.260) 20.6 (.811) 19.6 (.772) 23.0 (.906) 50
EN 150-34 34.0 (1.339)
EN 150-38 38.0 (1.496)
EN 150-40 40.0 (1.575)
185
(300/350MCM)		 EN 185-32 32.0 (1.260) 21.4 (.843) 20.2 (.795) 23.9 (.941) 50
EN 185-40 40.0 (1.575)
