DIN尼龙针形预绝缘端子

产品概述筒型

端子类型线范围螺栓尺寸

Share |

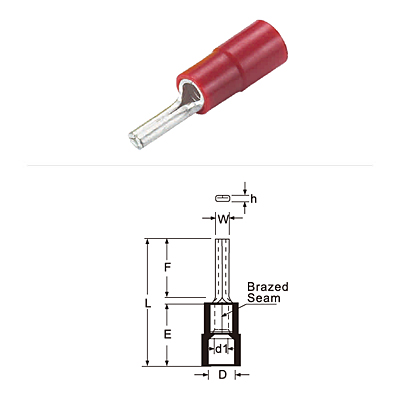

NYLON INSULATED PIN TERMINALS-BRAZED SEAM

Material
Insulation:Nylon
Terminal Body:Copper
Plating:Tin

技术参数：1

WIRE RANGE	ITEM NO.	DIMENSION mm(inch)								COLOR	Q’ TY BOX
mm² (A.W.G)	ITEM NO.	W	F	L	E	D	d1	h	T	COLOR	Q’ TY BOX
10 (8)	PTNYB10-12	4.3（.169）	12.0（.472）	34.0（1.339）	20.0（.787）	7.8（.307）	4.5（.177）	2.4（.094）	1.1（.043）	Red	500
16 (6)	PTNYB16-13	5.5（.217）	13.0（.512）	40.4（1.590）	24.2（.953）	9.3（.366）	5.8（.228）	2.6（.102）	1.2（.047）	Blue	250
25 (4)	PTNYB25-15	6.8（.268）	15.0（.591）	44.0（1.732）	24.0（.945）	12.4（.488）	7.0（.276）	2.6（.102）	1.2（.047）	Yellow	200
35 (2)	PPTNYB35-20	8.0（.315）	20.0（.787）	52.5（2.067）	28.0（1.102）	14.0（.551）	8.4（.331）	3.2（.126）	1.5（.059）	Red	100
35 (2)	PTNYB35-BLACK	8.0（.315）	20.0（.787）	52.5（2.067）	28.0（1.102）	14.0（.551）	8.4（.331）	3.2（.126）	1.5（.059）	Black	100
50 (1/0)	PTNYB50-20	9.5（.374）	20.0（.787）	59.0（2.323）	33.0（1.299）	15.5（.610）	9.6（.378）	3.8（.150）	1.8（.071）	Blue	50
70 (3/0)	PTNYB70-25	11.0（.433）	23.5（.925）	69.0（2.717）	38.0（1.496）	18.0（.709）	11.4 （.449）	4.2（.165）	2.0（.079）	Yellow	25
95 (4/0)	PTNYB95-25	12.5（.492）	23.5（.925）	71.0（2.795）	40.0（1.575）	20.7（1.575）	13.5（.531）	5.2（.205）	2.5（.098）	Red	25
