尼龙锁扣行预绝缘端头（双压接）

产品概述筒型

端子类型线范围螺栓尺寸

Share |

NYLON INSULATED DOUBLE CRIMP LOCKING SPADE TERMINALS

Material
Insulation:Nylon
Terminal Body:Copper
Metallic Sleeve:Copper
Plating:Tin

技术参数：1

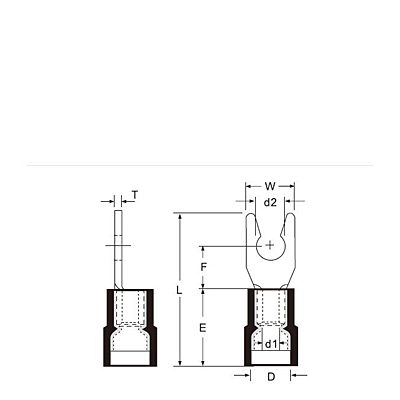

WIRE RANGE	ITEM NO.	d2		DIMENSION mm(inch)							COLOR	Q’TY BOX
mm² (A.W.G)	ITEM NO.	mm(inch)	USA	W	F	L	E	D	d1	T	COLOR	Q’TY BOX
0.5~1.5 (22~16)	LSNYD1-3.7	3.7(.146)	#6	6.4(.252)	6.5(.256)	22.0(.866)	11.0(.433)	4.5(.177)	1.7(.067)	0.75(.030)	Red	1000
	LSNYDS1-4	4.3(.169)	#8	7.2(.283)								1000
	LSNYDL1-4	4.3(.169)	#8	8.1(.319)								1000
	LSNYDS1-5	5.3(.209)	#10	8.1(.319)								1000
	LSNYDL1-5	5.3(.209)	#10	9.5(.374)								1000
1.5~2.5 (16~14)	LSNYD2-3.7	3.7(.146)	#6	6.0(.236)	6.5(.256)	22.0(.866)	11.0(.433)	5.2(.205)	2.3(.091)	0.8(.031)	Blue	1000
	LSNYD2-4	4.3(.169)	#8	7.2(.283)								1000
	LSNYDL2-4	4.3(.169)	#8	8.1(.319)								1000
	LSNYDS2-5	5.3(.209)	#10	8.1(.319)								1000
	LSNYDL2-5	5.3(.209)	#10	9.3(.366)								1000
4~6 (12~10)	LSNYD5-3.7	3.7(.146)	#6	8.3(.327)	7.0(.276)	25.2(.992)	13.0(.512)	7.0(.276)	3.4(.134)	1.0(.039)	Yellow	500
	LSNYD5-4	4.3(.169)	#8	8.3(.327)								500
	LSNYD5-4	5.3(.209)	#10	9.0(.354)								500
	LSNYD5-4	6.4(.252)	1/4’	12.0(.472)	12.0(.472)	31.5(1.240)						500
