尼龙片形预绝缘端头（双压接）

产品概述筒型

端子类型线范围螺栓尺寸

Share |

NYLON INSULATED DOUBLE CRIMP BLADE TERMINALS

Material
Insulation:Nylon
Terminal Body:Copper
Metallic Sleeve:Copper
Plating:Tin

技术参数：1

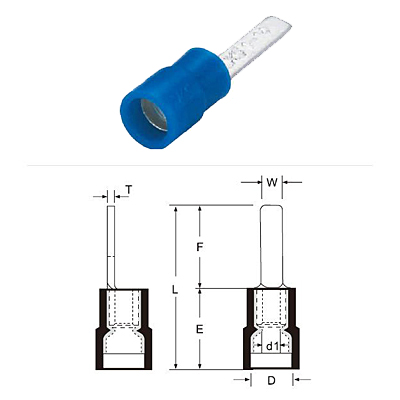

WIRE RANGE	ITEM NO.	DIMENSION mm(inch)							COLOR	Q’TY BOX
mm² (A.W.G)	ITEM NO.	W	F	L	E	D	d1	T	COLOR	Q’TY BOX
0.5~1.5 (22~16)	DBNYD1-9	2.8(.110)	9.0(.354)	19.8(.780)	11.0(.433)	4.5(.177)	1.7(.067)	0.75(.030)	Red	1000
	DBNYD1-10	2.3(.091)	10.0(.394)	20.8(.819)						1000
	DBNYD1-11	3.0(.118)	11.0(.433)	21.8(.858)						1000
	DBNYD1-13	3.0(.118)	13.0(.512)	23.8(.937)						1000
	DBNYD1-14	3.0(.118)	14.0(.551)	24.8(.976)						1000
	DBNYD1-18	2.2(.087)	18.0(.709)	28.8(1.134)						1000
	DBNYDS1-18	2.0(.079)	18.0(.709)	28.8(1.134)						1000
	DBNYD2-9	2.8(.110)	9.0(.354)	19.8(.780)						1000
1.5~2.5 (16~14)	DBNYD2-9	2.8(.110)	9.0(.354)	19.8(.780)	11.0(.433)	5.2(.205)	2.3(.091)	0.8(.031)	Blue	1000
	DBNYD2-10	2.4(.094)	10.0(.394)	20.8(.819)						1000
	DBNYD2-13	2.4(.094)	13.0(.512)	23.8(.937)						1000
	DBNYDL2-13	3.0(.118)	13.0(.512)	23.8(.937)						1000
	DBNYD2-14	2.4(.094)	14.0(.551)	24.8(.976)						1000
	DBNYDL2-14	3.0(.118)	14.0(.551)	24.8(.976)						1000
	DBNYDS2-18	2.0(.079)	18.0(.709)	28.8(1.134)						1000
	DBNYD2-18	2.2(.087)								1000
	DBNYDL2-18	2.8(.110)								1000
4~6 (12~10)	DBNYD5-10	2.8(.110)	10.0(.394)	23.0(.908)	13.0(.512)	7.0(.276)	3.4(.134)	1.0(.039)	Yellow	500
	DBNYDS5-14	4.0(.157)	14.0(.551)	27.0(1.063)						500
	DBNYD5-14	4.5(.177)	14.0(.551)	27.0(1.063)						500
	DBNYDS5-18	2.0(.079)	18.0(.709)	31.0(1.220)			3.6(.142)			500
	DBNYD5-18	4.5(.177)	18.0(.709)	31.0(1.220)			3.4(.134)			500
