尼龙圆形预绝缘端头（双压接）-易捷通电子

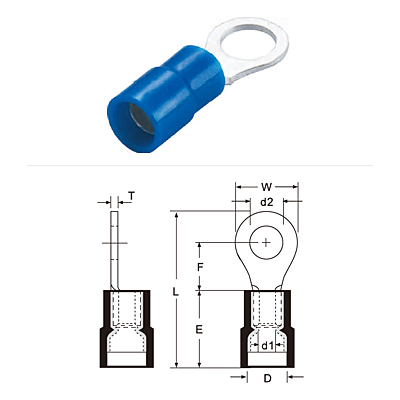

WIRE RANGE	ITEM NO.	d2		DIMENSION mm(inch)							COLOR	Q’ TY BOX
mm² (A.W.G)	ITEM NO.	mm(inch)	USA	W	F	L	D	E	d1	T	COLOR	Q’ TY BOX
0.5-1.5 (22-16)	RNYD1-3.2	3.2 (.126)	#4	5.5 (.216)	5.0 (.197)	18.5 (.728)	11.0 (.433)	4.5 (.177)	1.7 (.067)	0.75 (.030)	Red	1000
	RNYDS1-3.7	3.7 (.146)	#6	5.5 (.216)	5.0 (.197)	18.5 (.728)
	RNYDM1-3.7	3.7 (.146)	#6	6.6 (.260)	6.3 (.248)	20.4 (.803)
	RNYDL1-3.7	3.7 (.146)	#6	8.0 (.315)	7.0 (.276)	21.8 (.858)
	RNYDS1-4	4.3 (.169)	#8	6.6 (.260)	6.3 (.248)	20.4 (.803)
	RNYDL1-4	4.3 (.169)	#8	8.0 (.315)	7.0 (.276)	21.8 (.858)
	RNYD1-5	5.3 (.209)	#10	8.0 (.315)	7.0 (.276)	21.8 (.858)
	RNYDL1-5	5.3 (.209)	#10	11.6 (.457)	11.0 (.433)	27.8 （1.094)
	RNYD1-6	6.4 (.252)	1/4"
	RNYD1-8	8.4 (.331)	5/16"
	RNYD1-10	10.5 (.413)	3/8"	13.6 (.535)	13.9 (.549)	31.5 (1.240)
	RNYD1-12	13.0 (.512)	1/2"	19.6 (.756)	16.0 (.630)	36.4 (1.433)
	RNYD1-14	15.0 (.591)	9/16"	27.0 (1.063)	21.0 (.827)	45.3 (1.783)				0.8 (0.31)
	RNYD1-16	17.0 (.669)	5/18"
	RNYD1-20	21.0 (.827)	3/4"
1.5-2.5 (16-14)	RNYD2-3.2	3.2 (.126)	#4	6.6 (.260)	4.8 (.189)	18.8 (.740)	11.0 (.433)	5.2 (.205)	2.3 (.091)	0.8 (.031)	Blue	1000
	RNYDS2-3.7	3.7 (.146)	#6		4.8 (.189)	18.8 (.740)
	RNYDM2-3.7	3.7 (.146)	#6		6.3 (.248)	20.4 (.803)
	RNYDL2-3.7	3.7 (.146)	#6	8.5 (.335)	7.4 (.291)	22.8 (.898)
	RNYDS2-4	4.3 (.169)	#8	6.6 (.260)	6.3 (.248)	20.4 (.803)
	RNYDL2-4	4.3 (.169)	#8	8.5 (.335)	7.8 (.307)	22.8 (.898)
	RNYDS2-5	5.3 (.209)	#10	8.5 (.335)	7.8 (.307)
	RNYDL2-5	5.3 (.209)	#10	9.5 (.374)	7.3 (.287)
	RNYD2-6	6.4 (.252)	1/4"	12.0 (.472)	11.0 (.433)	27.8 (1.094)
	RNYD2-8	8.4 (.331)	5/16"	12.0 (.472)	11.0 (.433)	27.8 (1.094)
	RNYD2-10	10.5 (.413)	3/8"	13.6 (.535)	13.9 (.547)	31.5 (1.240)
	RNYD2-12	13.0 (.512)	1/2"	19.2 (.756)	16.0 (.630)	36.4 (1.433)
	RNYD2-14	15.0 (.591)	9/16"	27.0 (1.063)	21.0 (.827)	45.3 (1.783)
	RNYD2-16	17.0 (.669)	5/8"
	RNYD2-20	21.0 (.827)	3/4"
4-6 (12-10)	RNYD5-3.7	3.7 (.146)	#6	7.2 (.283)	6.1 (.240)	22.7 (.894)	13.0 (.512)	7.0 (.276)	3.4 (.134)	1.0 (0.39)	Yellow	500

WIRE RANGE	ITEM NO.	d2		DIMENSION mm(inch)							COLOR	Q’ TY BOX
mm² (A.W.G)	ITEM NO.	mm(inch)	USA	W	F	L	D	E	d1	T	COLOR	Q’ TY BOX
4-6 (12-10)	RNYDS5-4	4.3 (.169)	#8	7.2 (.283)	6.1 (.240)	22.7 (.894)	13.0 (.512)	7.0 (.276)	3.4 (.134)	1.0 (0.39)	Yellow	500
	RNYDL5-4	4.3 (.169)	#8	9.5 (.374)	8.3 (.328)	26.0 (1.023)
	RNYD5-5	5.3 (.209)	#10	9.5 (.374)	8.3 (.328)	26.0 (1.023)
	RNYD5-6	6.4 (.252)	1/4"	12.0 (.472)	10.5 (.413)	29.5 (1.164)
	RNYDM5-6	6.4 (.252)	1/4"	12.0 (.472)	13.0 (. 512)	32.0 (1.260)
	RNYD5-8	8.4 (.311)	5/16"	15.0 (.591)	13.3 (.524)	34.0 (1.339)
	RNYD5-10	10.5 (.413)	3/8"	15.0 (.591)	13.3 (.524)	34.0 (1.339)
	RNYD5-12	13.0 (.512)	1/2"	19.2 (.756)	16.0 (.630)	38.6 (1.520)
	RNYD5-14	15.0 (.591)	9/16"	32.0 (1.260)	25.2 (.992)	54.2 (2.134)
	RNYD5-16	17.0 (.669)	5/8"
	RNYD5-20	21.0 (.827)	3/4“
