RNY
NYLON INSULATED RING TERMINALS

Share |

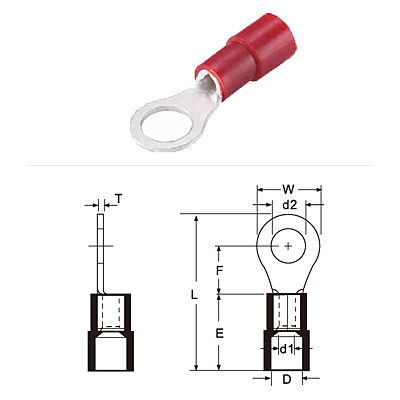

NYLON INSULATED RING TERMINALS

Material
Insulation:Nylon
Terminal Body: Copper
Plating: Tin

Data Source : 1

WIRE
RANGE
ITEM NO. d2 DIMENSION mm(inch) COLOR Q`TY
BAG
mm2
(A.W.G.)
mm(inch) USA W F L E D d1 T
0.5-1.5
(22-16)
RNY1-3.2 3.2(.126) #4 5.5(.216) 5.0(.197) 18.5(.728) 11.0(.433) 4.0(.157) 1.7(.067) 0.75(0.30) Red 1000
RNYS1-3.7 3.7(.146) #6
RNYM1-3.7 3.7(.146) #6 6.6(.260) 6.3(.248) 20.4(.803)
RNYL1-3.7 3.7(.146) #6 8.0(.315) 7.0(.276) 21.8(.858)
RNYS1-4 4.3(.169) #8 6.6(.260) 6.3(.248) 20.4(.803)
RNYL1-4 4.3(.169) #8 8.0(.315) 7.0(.276) 21.8(.858)
RNY1-5 5.3(.209) #10
RNYL1-5 5.3(.209) #10 11.6(.457) 11.0(.433) 27.8(1.094)
RNY1-6 6.4(.252) 1/4"
RNY1-8 8.4(.331) 5/16"
RNY1-10 10.5(.413) 3/8" 13.6(.535) 13.9(.547) 31.5(1.240)
RNY1-12 13.0(.512) 1/2" 19.6(.756) 16.0(.630) 36.4(1.433)
RNY1-14 15.0(.591) 9/16" 27.0(1.063) 21.0(.827) 45.3(1.783) 0.8(.031)
RNY1-16 17.0(.669) 5/8"
RNY1-20 21.0(.827) 3/4"
1.5-2.5
(16-14)
RNY2-3.2 3.2(.126) #4 6.6(.260) 4.8(.189) 18.8(.740) 11.0(.433) 4.5(.177) 2.3(.091) 0.8(.031) Blue 1000
RNYS2-3.7 3.7(.146) #6
RNYM2-3.7 3.7(.146) #6 6.3(.248) 20.4(.803)
RNYL2-3.7 3.7(.146) #6 8.5(.335) 7.4(.291) 22.8(.898)
RNYS2-4 4.3(.169) #8 6.6(.260) 6.3(.248) 20.4(.803)
RNYL2-4 4.3(.169) #8 8.5(.335) 7.8(.307) 22.8(.898)
RNYS2-5 5.3(.209) #10
RNYL2-5 5.3(.209) #10 9.5(.374) 7.3(.287)
RNY2-6 6.4(.252) 1/4" 12.0(.472) 11.0(.433) 27.8(1.094)
RNY2-8 8.4(.331) 5/16" 12.0(.472) 11.0(.433) 27.8(1.094)
RNY2-10 10.5(.413) #10 13.6(.535) 13.9(.547) 31.5(1.240)
RNY2-12 13.0(.512) 1/2" 19.2(.756) 16.0(.630) 36.4(1.433)
RNY2-14 15.0(.591) 9/16" 27.0(1.063) 21.0(.827) 45.3(1.783)
RNY2-16 17.0(.669) 5/8"
RNY2-20 21.0(.827) 3/4"
4-6
(12-10)
RNY5-3.7 3.7(.146) #6 7.2(.283) 6.1(.240) 22.7(.894) 13.0(.512) 6.4(.252) 3.4(.134) 1.0(.039) Yellow 500
RNYS5-4 4.3(.169) #8
RNYL5-4 4.3(.169) #8 9.5(.374) 8.3(.327) 26.0(1.023)
RNY5-5 5.3(.209) #10
RNY5-6 6.4(.252) 1/4" 12.0(.472) 10.5(.413) 29.5(1.161)
RNYM5-6 6.4(.252) 1/4" 13.0(.512) 32.0(1.260)
RNY5-8 8.4(.331) 5/16" 15.0(.591) 13.3(.524) 34.0(1.339)
RNY5-10 10.5(.413) 3/8"
RNY5-12 13.0(.512) 1/2" 19.2(.756) 16.0(.630) 38.6(1.520)
