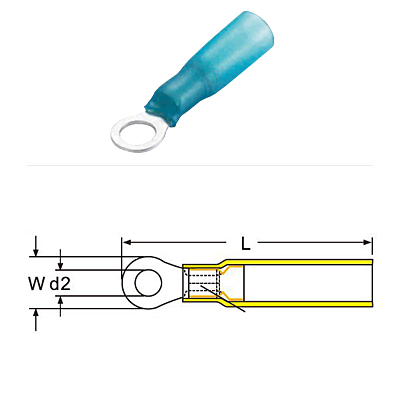

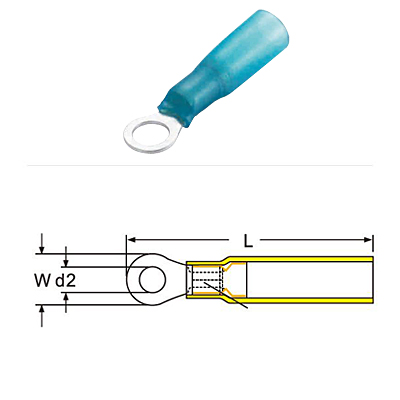

HEAT SHRINKABLE INSULATED DOUBLE CRIMP RING TERMINALS-CKS

WIRE RANGE	ITEM NO.	d2		DIMENSION mm（inch）		COLOR	Q’TY BOX
mm² (A.W.G)	ITEM NO.	mm（inch）	USA	W	L	COLOR	Q’TY BOX
0.5-1.5 (22-16)	RHD1-2.5	2.4(.095)	#2	5.5(.217)	29.5(1.161)	Red	1000
	RHD1-3.2	3.2(.126)	#4	5.5(.217)	29.5(1.161)		1000
	RHDS1-3.7	3.7(.146)	#6	5.5(.217)	30.5(1.201)		1000
	RHDM1-3.7	3.7(.146)	#6	6.6(.260)	31.4(1.236)		1000
	RHDL1-3.7	3.7(.146)	#6	8.0(.315)	32.8(1.291)		1000
	RHDS1-4	4.3(.169)	#8	6.6(.260)	31.4(1.236)		1000
	RHDL1-4	4.3(.169)	#8	8.0(.315)	32.8(1.291)		1000
	RHD1-5	5.3(.209)	#10	8.0(.315)	32.8(1.291)		1000
	RHDL1-5	5.3(.209)	#10	11.6(.457)	38.8(1.528)		1000
	RHD1-6	6.4(.252)	1/4"	11.6(.457)	38.0(1.496)		500
	RHD1-7	7.4(.291)	9/32"	11.6(.457)	39.0(1.535)		1000
	RHD1-8	8.4(.331)	5/16"	11.6(.457)	38.0(1.496)		500
	RHD1-10	10.5(.413)	3/8"	13.6(.535)	41.6(1.638)		500
	RHDL1-10	10.5(.413)	3/8"	19.2(.756)	47.6(1.874)		500
	RHD1-12	13.0(.512)	1/2"	19.2(.756)	47.4(1.866)		500
	RHD1-13	14.0(.551)	17/32"	19.2(.756)	47.6(1.874)		500
	RHD1-14	15.0(.591)	9/16"	27.0(1.063)	56.3(2.217)		500
	RHD1-16	17.0(.669)	5/8"	27.0(1.063)	56.3(2.217)		500
	RHD1-20	17.0(0.669)	5/8"	27.0(1.063)	56.3(2.217)		500
1.5-2.5 (16-14)	RHD2-2	2.2(.087)	#2	6.6(.260)	29.0(1.142)	Blue	1000
	RHD2-3.2	3.2(.126)	#4	5.5(.217)	29.4(1.157)		1000
	RHD2-3.2	3.2(.126)	#4	6.6(.260)	28.8(1.134)		1000
	RHDL2-3.2	3.2(.126)	#4	8.5(.335)	27.8(1.094)		1000
	RHDS2-3.7	3.7(.146)	#6	6.6(.260)	31.0(1.220)		1000
	RHDM2-3.7	3.7(.146)	#6	6.6(.260)	30.4(1.197)		1000
	RHDL2-3.7	3.7(.146)	#6	8.5(.335)	32.8(1.291)		1000
	RHDL2-4	4.3(.169)	#8	8.5(.335)	32.8(1.291)		1000
	RHDS2-4	4.3(.169)	#8	6.6(.260)	30.4(1.197)		1000
	RHDS2-5	5.3(.209)	#10	8.5(.335)	32.8(1.291)		1000
	RHDL2-5	5.3(.209)	#10	9.5(.374)	31.8(1.252)		1000
	RHD2-6	6.4(.252)	1/4"	12(.472)	37.5(1.476)		500

WIRE RANGE	ITEM NO.	d2		DIMENSION mm（inch）		COLOR	Q’TY BOX
mm² (A.W.G)	ITEM NO.	mm（inch）	USA	W	L	COLOR	Q’TY BOX
1.5-2.5 (16-14)	RHD2-7	7.4(.291)	9/32"	12.0(.472)	38.0(1.496)	Blue	500
	RHD2-8	8.4(.331)	5/16"	12.0(.472)	36.0(1.417)		500
	RHD2-9	9.8(.386)	5/16"	13.6(.535)	36.5(1.473)		500
	RHD2-10	10.5(.413)	3/8"	13.6(.535)	40.2(1.583)		500
	RHDL2-10	10.5(.413)	3/8"	19.2(.756)	46.6(1.835)		500
	RHD2-12	13.0(.512)	1/2"	19.2(.756)	46.4(1.827)		500
	RHD2-14	15.0(.591)	9/16"	27.0(1.063)	55.3(2.177)		500
	RHD2-16	17.0(.669)	5/8"	27.0(1.063)	55.3(2.177)		500
	RHD2-20	21.0(.827)	3/4"	27.0(1.063)	55.3(2.177)		500
2.5-6 (12-10)	RHD5-3.2	3.2(.126)	#4	7.2(.283)	33.7 (1.327 )	Yellow	500
	RHD5-3.7	3.7(.146)	#6	7.2(.283)	34 .0(1.339 )		500
	RHDL5-3.7	3.7(.146)	#6	9.5(.374)	37.2( 1.465 )		500
	RHDS5-4	4.3(.169)	#8	7.2(.283)	33.9( 1.335 )		500
	RHDL5-4	4.3(.169)	#8	9.5(.374)	36.8( 1.449 )		500
	RHD5-4.7	4.7(.185)	#8	9.5(.374)	37.8 (1.488 )		500
	RHD5-5	5.3(.209)	#10	9.5(.374)	36.8( 1.449)		500
	RHDL5-5	5.3(.209)	#10	12.4(.488)	42.5( 1.673 )		500
	RHD5-6	6.4(.252)	1/4"	12.0(.472)	39.4( 1.551 )		500
	RHDM5-6	6.4(.252)	1/4"	12.0(.472)	43.2 (1.701 )		500
	RHD5-7	7.4(.291)	9/32"	12.0(.472)	40.5( 1.594 )		500
	RHD5-8	8.4(.331)	5/16"	15.0(.591)	44 .0(1.732 )		500
	RHD5-10	10.5(.413)	3/8"	15.0(.591)	44 .0(1.732 )		500
	RHD5-12	13.0(.512)	1/2"	19.2(.756)	49.2 (1.937)		500
	RHD5-13	14.0(.551)	17/32"	19.2(.756)	49.8 (1.961 )		250
	RHD5-14	15.0(.591)	9/16"	32.0(1.260)	65.9 (2.594 )		250
	RHD5-16	17.0(.669)	5/8"	32.0(1.260)	65.9 (2.594 )		250
	RHD5-16	19.0(.748)	11/16"	32.0(1.260)	65.9 (2.594 )		250
	RHD5-20	21.0(.827)	3/4"	32.0(1.260)	65.9 (2.594 )		250
