PTNYB
NYLON INSULATED PIN TERMINALS-BRAZED SEAM

Share |

NYLON INSULATED PIN TERMINALS-BRAZED SEAM


Material
Insulation:Nylon
Terminal Body:Copper
Plating:Tin

Data Source : 1

WIRE

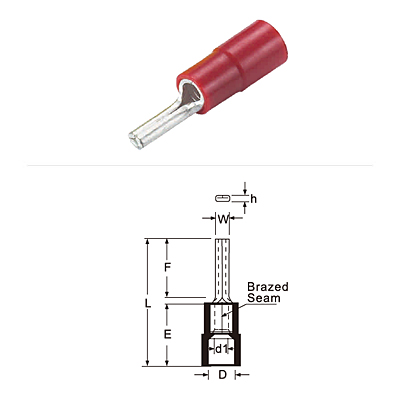

RANGE		 ITEM NO. DIMENSION mm(inch) COLOR Q’ TY
BOX
mm2
(A.W.G)		 W F L E D d1 h T

10
(8)

 PTNYB10-12 4.3（.169） 12.0（.472） 34.0（1.339） 20.0（.787） 7.8（.307） 4.5（.177） 2.4（.094） 1.1（.043） Red 500
16
(6)		 PTNYB16-13 5.5（.217） 13.0（.512） 40.4（1.590） 24.2（.953） 9.3（.366） 5.8（.228） 2.6（.102） 1.2（.047） Blue 250
25
(4)		 PTNYB25-15 6.8（.268） 15.0（.591） 44.0（1.732） 24.0（.945） 12.4（.488） 7.0（.276） 2.6（.102） 1.2（.047） Yellow 200
35
(2)		 PPTNYB35-20 8.0（.315） 20.0（.787） 52.5（2.067） 28.0（1.102） 14.0（.551） 8.4（.331） 3.2（.126） 1.5（.059） Red 100
PTNYB35-BLACK Black
50
(1/0)		 PTNYB50-20 9.5（.374） 20.0（.787） 59.0（2.323） 33.0（1.299） 15.5（.610） 9.6（.378） 3.8（.150） 1.8（.071） Blue 50
70
(3/0)		 PTNYB70-25 11.0（.433） 23.5（.925） 69.0（2.717） 38.0（1.496） 18.0（.709） 11.4
（.449）		 4.2（.165） 2.0（.079） Yellow 25
95
(4/0)		 PTNYB95-25 12.5（.492） 23.5（.925） 71.0（2.795） 40.0（1.575） 20.7（1.575） 13.5（.531） 5.2（.205） 2.5（.098） Red 25
