NYLON FULLY INSULATED DOUBLE CRIMP FEMALE DISCONNECTORS-CKS

Material
Insulation:Nylon
Terminal Body:Brass
Metallic Sleeve:Copper
Plating:Tin

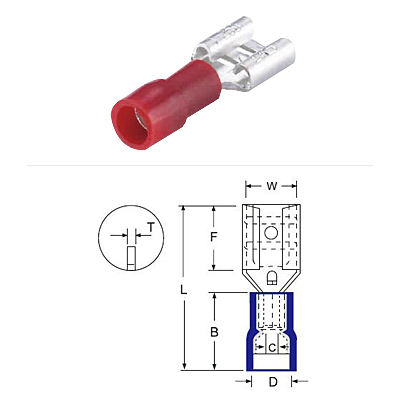

WIRE RANGE	ITEM NO.	WEMA TAB		DIMENSION mm(inch)							COLOR	Q’TY BOX
mm² (A.W.G)	ITEM NO.	Thickness×Width mm 　　inch		W	F	L	B	D	C	T	COLOR	Q’TY BOX
0.5~1.5 (22~16)	FDNYD1-110(5)	0.5×2.8	.020×.110	3.2(.126)	6.5(.256)	19.6(.772)	11.0(.433)	4.0(.157)	1.7(.067)	0.3(.012)	Red	1000
	FDNYD1-110(8)	0.8×2.8	.032×.110	3.2(.126)	6.5(.256)	19.6(.772)				0.3(.012)
	FDNYD1-187(5)	0.5×4.75	.020×.187	5.0(.197)	6.4(.252)	20.0(.787)				0.35(.014)
	FDNYD1-187(8)	0.8×4.75	.032×.187	5.0(.197)	6.4(.252)	20.0(.787)
	FDNYD1-205(5)	0.5×5.2	.020×.205	5.7(.224)	5.8(.228)	19.5(.768)
	FDNYD1-205(8)	0.8×5.2	.032×.205	5.7(.224)	5.8(.228)	21.5(.846)
	FDNYD1-250	0.8×6.35	.032×.250	6.6(.260)	7.5(.295)	21.5(.846)				0.4(.016)
	FDNYD1-312	0.8×8.0	.032×.312	8.2(.323)	10.0(.394)	25.2(.992)				0.4(.016)
1.5~2.5 (16~14)	FDNYD2-110(5)	0.5×2.8	.020×.110	3.2(.126)	6.4(.252)	19.6(.772)	11.0(.433)	5.0(.197)	2.3(.091)	0.3(.012)	Blue	1000
	FDNYD2-110(8)	0.8×2.8	.032×.110	3.2(.126)	6.4(.252)	19.6(.772)				0.3(.012)
	FDNYD2-187(5)	0.5×4.75	.020×.187	5.0(.197)	6.5(.256)	20.0(.787)				0.4(.016)
	FDNYD2-187(8)	0.8×4.75	.032×.187	5.0(.197)	6.5(.256)	20.0(.787)				0.4(.016)
	FDNYD2-205(5)	0.5×5.2	.020×.205	5.7(.224)	5.8(.228)	19.5(.768)				0.35(.014)
	FDNYD2-205(8)	0.8×5.2	.032×.205	5.7(.224)	5.8(.228)	19.5(.768)				0.35(.014)
	FDNYD2-250	0.8×6.35	.032×.250	6.6(.260)	7.5(.295)	21.5(.846)				0.4(.016)
	FDNYD2-312	0.8×8.0	.032×.312	8.2(.323)	10.0(.394)	25.2(.992)				0.4(.016)
	FDNYD2-375	1.2×9.4	.047×.375	10.0(.394)	12.0(.472)	26.5(1.043)				0.5(.020)
4~6 (12~10)	FDNYD5-110(5)	0.5×2.8	.020×.110	3.2(.126)	6.5(.256)	22.0(.866)	13.0(.512)	6.5(.256)	3.4(.134)	0.35(.014)	Yellow	500
	FDNYD5-110(8)	0.8×2.8	.032×.110	3.2(.126)	6.5(.256)	22.0(.866)
	FDNYD5-187(5)	0.5×4.75	.020×.187	5.0(.197)	6.5(.256)	22.0(.866)
	FDNYD5-187(8)	0.8×4.75	.032×.187	5.0(.197)	6.5(.256)	22.0(.866)
	FDNYD5-250	0.8×6.35	.032×.250	6.6(.260)	7.5(.295)	23.5(.925)				0.4(.016)
	FDNYD5-375	1.2×9.4	.047×.375	10.0(.394)	12.0(.472)	28.5(1.122)				0.5(.020)
