NON-INSULATED PARALLEL SPLICE CONNECTORS

Share |

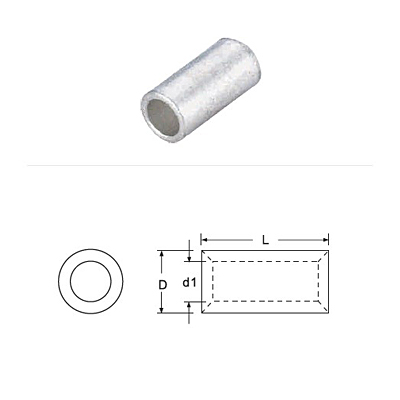

NON-INSULATED PARALLEL SPLICE CONNECTORS

Material
Terminal Body: Copper
Plating: Tin

Data Source : 1
WIRE
RANGE		 ITEM NO. DIMENSIONmm(inch) Q`TY
BOX
mm2
(A.W.G.)		 L D d1 T

0.2-0.5

(26-22)

 PNT0.5 5.0(.197) 2.1(.083) 1.3(.051) 0.4(.016) 1000

0.5-1.5

(22-16)

 PNT1 8.0(.315) 3.3(.130) 1.7(.067) 0.8(.031) 1000

1.5-2.5

(16-14)

 PNT2 8.0(.315) 3.9(.154) 2.3(.091) 0.8(.031) 1000

2.5-4

(14-12)

 PNT3 8.5(.335) 5.0(.197) 3.0(.118) 1.0(.039) 1000

4-6

(12-10)

 PNT5 8.5(.335) 5.4(.213) 3.4(.134) 1.0(.039) 1000

8

(8)

 PNT8 9.5(.374) 7.0(.276) 4.6(.177) 1.2(.047) 1000

14

(6)

 PNT14 11.0(.433) 8.9(.350) 5.9(.232) 1.5(.059) 500

22

(4)

 PNT22 13.5(.531) 11.3(.445) 7.8(.307)

1.75(.069)

 250

38

(2)

 PNT38 16.5(.650) 13.2(.520) 9.5(.374) 1.85(.073) 200

60

(1/0)

 PNT60 19.0(.748) 15.3(.602) 11.4(.449) 1.95(.077) 100

70

(2/0)

 PNT70 19.0(.748) 17.5(.689) 13.3(.524) 2.1(.083) 100

80

(3/0)

 PNT80 19.5(.768) 19.5(.768) 14.5(.571) 2.5(.098) 50

100

(4/0)

 PNT100 20.0(.787) 22.1(.870) 16.4(.646) 2.85(.112) 50

150

(250/300)

 PNT150 27.0(1.063) 26.4(1.039) 19.5(.768) 3.45(.136) 25

180

(300/350)

 PNT180 28.5(1.122) 28.5(1.122) 21.0(.827) 3.75(.148) 10

200

(400/500)

 PNT200 32.0(1.260) 32.4(1.276) 24.0(.945) 4.20(.165) 10

325

(500/600)

 PNT325 37.0(1.457) 37.0(1.457) 28.0(1.102) 4.50(.177) 5
