VINYL INSULATED DOUBLE CRIMP RING TERMINALS

Share |

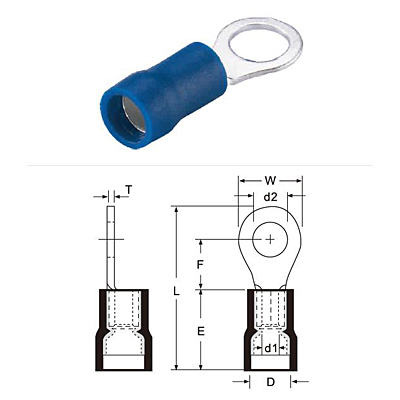

VINYL  INSULATED DOUBLE CRIMP RING TERMINALS

Material
lnsulation:vinyl

Metallic Sleeve:Copper
Terminal body:Copper
Plating:Tin

Data Source : 12
WIRE
RANGE
ITEM NO. d2 DIMENSION mm(inch) COLOR Q’TY
BOX
mm2
(A.W.G.)
mm(inch) USA W F L E D d1 T

0.5-1.5

(22-16)

RVD1-3.2 3.2(.126) #4 5.5(.216) 5.0(.197) 18.0(.709) 10.5(.413) 4.2(.165) 1.7(.067) 0.75(.030) Red 1000
RVDS1-3.7 3.7(.146) #6 1000
RVDM1-3.7 3.7(.146) #6 6.6(.260) 6.3(.248) 19.9(.783) 1000
RVDL1-3.7 3.7(.146) #6 8.0(.315) 7.0(.276) 21.3(.839) 1000
RVDS1-4 4.3(.169) #8 6.6(.260) 6.3(.248) 19.9(.783) 1000
RVDL1-4 4.3(.169) #8 8.0(.315) 7.0(.276) 21.3(.839) 1000
RVD1-5 5.3(.209) #10 1000
RVDL1-5 5.3(.209) #10 11.6(.457) 11.0(.433) 27.3(1.075) 1000
RVD1-6 6.4(.252) 1/4" 1000
RVD1-8 8.4(.331) 5/16" 1000
RVD1-10 10.5(.413) 3/8" 13.6(.535) 13.9(.547) 31.0(1.220) 1000
RVD1-12 13.0(.512) 1/2" 19.6(.756) 16.0(.630) 35.9(1.413) 1000
RVD1-14 15.0(.591) 9/16" 27.0(1.063) 21.0(.827) 44.8(1.764) 0.8(.031) 1000
RVD1-16 17.0(.669) 5/8" 1000
RVD1-20 21.0(.827) 3/4" 1000

1.5-2.5

(16-14)

RVD2-3.2 3.2(.126) #4 6.6(.260) 4.2(.165) 18.3(.720) 10.5(.413) 5.0(.197) 2.3(.091) 0.8(.031) Blue 1000
RVDS2-3.7 3.7(.146) #6 1000
RVDM2-3.7 3.7(.146) #6 6.3(.248) 19.9(.783) 1000
RVDL2-3.7 3.7(.146) #6 8.5(.335) 7.8(.307) 22.3(.878) 1000
RVDS2-4 4.3(.169) #8 6.6(.260) 6.3(.248) 19.9(.783) 1000
RVDL2-4 4.3(.169) #8 8.5(.335) 7.8(.307) 22.3(.878) 1000
RVDS2-5 5.3(.209) #10 1000
RVDL2-5 5.3(.209) #10 9.5(.374) 7.3(.287) 1000
RVD2-6 6.4(.252) 1/4" 12.0(.472) 11.0(.433) 27.3(1.075) 1000
RVD2-8 8.4(.331) 5/16" 12.0(.472) 11.0(.433) 27.3(1.075) 1000
RVD2-10 10.5(.413) 3/8" 13.6(.535) 13.9(.547) 31.0(1.220) 1000
RVD2-12 13.0(.512) 1/2" 19.2(.756) 16.0(.630) 35.9(1.413) 1000
RVD2-14 15.0(.591) 9/16" 27.0(1.063) 21.0(.827)

44.8(1.764)

1000
RVD2-16 17.0(.669) 5/8" 1000
RVD2-20 21.0(.827) 3/4" 1000
WIRE
RANGE
ITEM NO. d2 DIMENSION mm(inch) COLOR Q’TY
BOX
mm2
(A.W.G.)
mm(inch) USA W F L E D d1 T

4-6

(12-10)

RVD5-3.7 3.7(.146) #6 7.2(.283) 6.1(.240) 23.2(.913) 13.5(.531) 6.8(.277) 3.4(.134) 1.0(.039) Yellow 500
RVDS5-4 4.3(.169) #8 500
RVDL5-4 4.3(.169) #8 9.5(.374) 8.3(.327) 27.1(1.060) 500
RVD5-5 5.3(.209) #10 500
RVD5-6 6.4(.252) 1/4" 12.0(.472) 10.5(.413) 30.0(1.142) 500
RVDM5-6 6.4(.252) 1/4" 13.0(.512) 32.5(1.280) 500
RVD5-8 8.4(.331) 5/16" 15.0(.591) 13.5(.531) 34.5(1.358) 500
RVD5-10 10.5(.413) 3/8" 500
RVD5-12 13.0(.512) 1/2" 19.2(.756) 16.0(.630) 39.1(1.539) 500
RVD5-14 15.0(.591) 9/16" 32.0(1.260) 25.2(.992) 54.7(2.154) 500
RVD5-16 17.0(.669) 5/8" 500
RVD5-20 21.0(.827) 3/4" 500
